螺盛盾,影響沖壓鉚接件質量，都有哪些因素促成？

沖壓工藝是一種金屬加工方法，它是建立在金屬塑性變形的基礎上，利用模具和沖壓設備對板料施加壓力，使板料產生塑性變形或分離，從而獲得具有一定形狀、尺寸和性能的零件(沖壓件)。

鉚接質量好壞直接影響車身零件的強度及整車性能，故生產過程中的鉚接質量控制尤為重要。鉚接工藝參數及模具結構參數決定了鉚接接頭的強度，而板材的特性以及在生產過程中鉚接設備參數控制直接影響鉚接的穩定性。螺盛盾小螺通過介紹沖壓鉚接工藝，針對鉚接設備，從鉚接零件板料性能、鉚接設備參數設定和鉚接槍體設計等方面，探討了鉚接質量影響因素，為鉚接技術的應用和鉚接零件質量控制提供了參考。

沖壓鉚接工藝

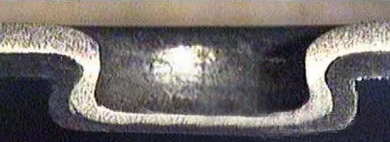

沖壓鉚接是通過圓形凸模和凹模，在專用的壓力裝置上進行一個沖壓過程，將被連接的板件擠壓進凹模，形成板件之間互鎖的機械連接。板料成形原理是：凸模不斷下行，凸模側材料受壓彎曲并局部發生塑性變形，同時擠壓凹模側材料一起向下流動，在沖壓力的作用下逐漸向凹模內凹槽處流動，直至填充凹模的環形凹槽，這時凸模側的材料“嵌入”凹模側材料中，形成沖壓鉚接點，實現上下層板材的機械連接。板件沖壓鉚接剖面如圖1所示。

沖壓鉚接剖面

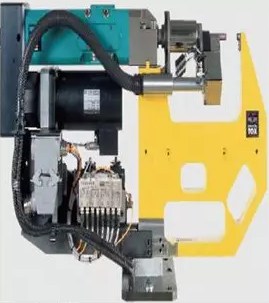

目前，沖壓鉚接技術已在國內外汽車制造企業的車身制造中廣泛應用，國內主要應用沖壓鉚接設備(見圖2)，其原理是采用氣液增力缸進行壓力供給，并通過控制沖壓鉚接接頭底部厚度進行質量控制，如圖3所示。

沖壓鉚接接設備

鉚點底厚

沖壓鉚接質量影響因素

沖壓鉚接質量影響因素包括鉚接板材特性、行程開關及油壓開關值設定、鉚接壓力上下限設定、凹模驅動平衡缸設置和鉚接槍槍體變形。

1、鉚接板材特性

沖壓鉚接工藝可以實現鋼質及鎂鋁合金的連接，亦可用于非金屬與復合材料以及高強鋼之間的連接。所連接板料的性能將影響沖壓鉚接接頭連接質量。在鋁板的鉚接過程中，凸凹模完成鉚接后，材料容易貼附在模具上，產生粘?，F(xiàn)象，使兩層板料產生相對運動，鉚點底厚不穩定，影響零件鉚接質量。通常可以采用兩種方法解決，一種是在凸模上增加鍍層，減少凸模與板料的黏附力;另一種是通過凸模側增加噴油裝置，在鉚接之前對板料進行噴油潤滑處理，減少鋁板粘模，保證鉚接質量穩定性。

2、行程開關及油壓開關值設定

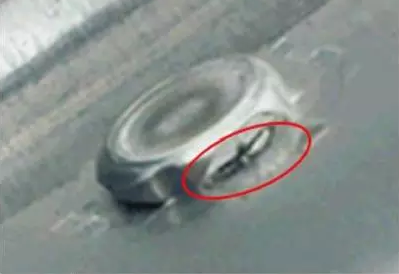

為控制鉚接底厚，某鉚接設備設計了行程開關，即限制凸模下行的機械死點。行程開關值的設定直接反映沖壓鉚接接頭的底厚值，設置過小將產生鉚點開裂(見圖4);設置過大則兩層板之間無法形成有效鑲嵌，從而影響鉚接接頭強度。油壓開關值是控制油壓缸壓力到位、凸模返程的油壓值。一般在行程開關和油壓開關都觸發的情況下鉚接設備結束鉚接，凸模返程。若油壓開關值設定偏小，則會出現沒達到足夠的底厚值，凸模即回程，不能實現有效鉚接的情況。因此，在設備進廠前及產品試生產階段要預設行程開關及油壓開關，并根據現場應用時鉚點的底厚狀態進行調整，確保鉚接質量。

鉚接點開裂

3、鉚接壓力上下限設定

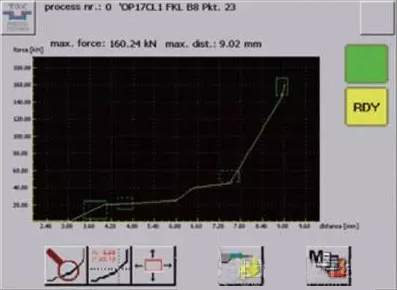

鉚接過程通常采用沖壓力—位置監控系統進行鉚接最大沖壓力和底厚值監控(見圖5)。根據鉚接實驗及試生產時的鉚接接頭數據，設置鉚接峰值壓力的上下限，通過監控凸模下行至止點位置的峰值壓力值是否在壓力上下限范圍內，監控鉚點質量，同時可針對峰值壓力的超差報警，進行模具損壞或放錯零件等原因分析。因此，鉚接壓力上下限的設定十分重要，壓力上下限設置過寬，容易將不合格鉚點監控為合格鉚點，造成零件質量問題漏判;而壓力上下限設置過窄，則會導致設備頻繁報警，影響正常生產。在實際生產過程中，需加強鉚點壓力數據積累，根據鉚點的底厚數據值進行壓力上下限優化設定。

鉚接壓力監控

4、凹模驅動平衡缸設置

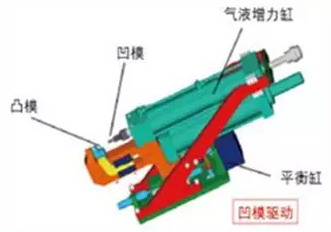

一般凸模驅動鉚接過程為凸模從上側厚板零件沖向下側薄板零件，而在零件制造過程中，厚板零件放置在下側時，需采用凹模驅動裝置，即氣液增力缸驅動上部薄板側凹模下行，保證凸凹模與板料貼合，而凸模沖壓下部厚板側板料進入凹模的動作需要采用平衡缸帶動整個槍體運動補償完成。平衡缸的設置也直接影響鉚點的底厚，平衡缸設置不合理容易產生鉚點底厚不達標，或鉚點周圍表面出現凹坑的現象，影響鉚接零件質量。凹模驅動設備如圖6所示。

凹模驅動設備

5、鉚接槍槍體變形

鉚接槍一般為C形，在鉚接過程中，鉚接槍在沖壓力的作用下會產生槍體變形(見圖7)，若整個槍體的剛度不足，其變形量超過許用值將導致鉚接板料之間無法形成有效鑲嵌，從而降低鉚接強度。因此，在鉚接槍設計時，需要根據板材匹配確定的模具及沖壓力值，計算鉚接槍在該沖壓力作用下的變形情況，通過更改鉚接槍局部結構設計或材料厚度來確保鉚接槍變形量在合理范圍內，以保證鉚接接頭的質量。

槍體變形CAE分析
