【干貨】鈑金行業必備的壓鉚緊固件技術知識

發布人：xiaonana 發布時間：2019/12/18 10:54:33 次瀏覽

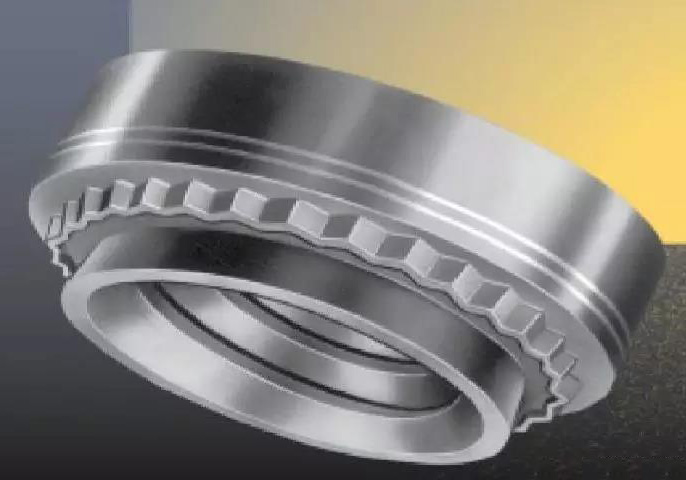

01壓鉚螺母

為薄板提供內螺紋的自扣緊螺母，板最薄可達 0.8 mm。

各壓鉚螺母型號區別，以 S-M3-1-ZC 為例：

材質：S表示碳鋼，CLS表示不銹鋼，CLA表示鋁材，SP表示不銹鐵（用于SUS304薄板）
螺紋碼：M3、M4、M5 （公制）等等
底端碼：0——適用于0.8~1.0mm的板材
1——適用于1.0~1.2mm的板材
2——適用于1.5~2.0mm的板材（供參考）
表面處理：ZC——鍍彩鋅 ZI——鍍白鋅更多如下：

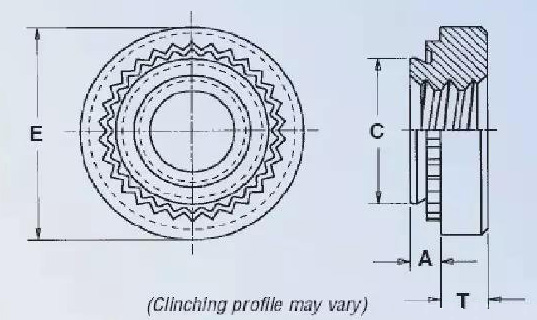

壓鉚底孔直徑設計：
M2、M2.5、M3 的底孔都為 4.3mm。螺母的 C=4.22mm

M3.5 的底孔為 4.8mm，螺母的 C=4.73mm

M4 的底孔為 5.4mm，螺母的 C=5.38mm
M5 的底孔為 6.4mm，螺母的 C=6.38mm

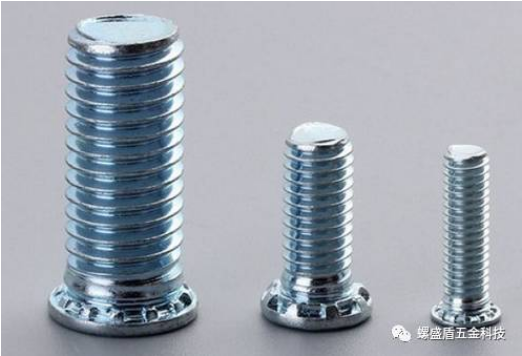

02壓鉚螺釘

用于0.76mm以上的薄板。
各壓鉚螺釘型號區別，以 FH-M3-6-ZC 為例：

材質：FH——鋼 FHS——不銹鋼 FHA——鋁
螺紋碼：M3
長度代碼：6——6mm+/-0.4
表面處理代碼：ZC——鍍彩鋅

底孔直徑設計：

所有底孔與對應螺紋碼相同，即M3底孔為3.0mm。

以上是圓頭壓鉚螺釘，另有六角頭壓鉚螺釘（NFH/NFHS）,其特點是相較于圓頭而言，高扭力要求，其底孔直徑也不一樣，如M3和M4開孔直徑4.8mm，M5底孔直徑5.0mm，M6底孔直徑6.0mm。還有各種頭部的壓鉚螺釘，以使用不同場合和要求。

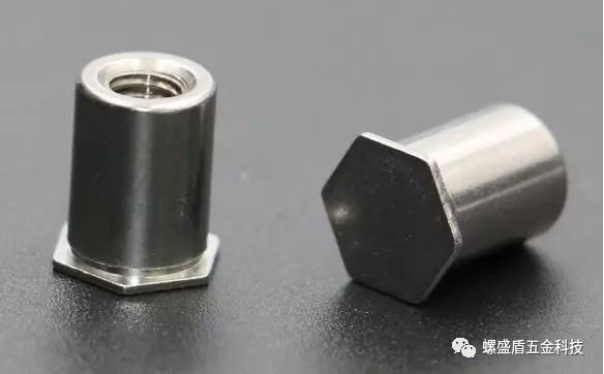

03壓鉚螺柱

通孔，用在機箱或電路板上起間隔作用或固定作用。

各壓鉚螺柱的型號區別，以 SO-M3-8-ZI 為例：

材質：SO——鋼 SOS——不銹鋼 SOA——鋁 SO4——不銹鐵（416）

螺紋碼：M3，對應最小板厚1.0mm
長度碼：8——8mm
表面處理：ZI——鍍白鋅

底孔直徑設計：
M3——4.2mm 3.5M3——5.4mm M3.5——5.4mm
M4——7.2mm M5——7.2mm
另還有盲孔螺柱（BSO/BSOS/BSOA），通孔通牙全螺紋螺柱（SOO/SOOS/SOO4）,其底孔直徑同上。

04漲鉚螺母
安裝于金屬板后將鉚接口漲開，使其固定于板上。
漲鉚螺母的型號區別，以 Z-M3–1.2-ZC 為例：

材質：Z——碳鋼 ZS——不銹鋼
螺紋碼：M3，對應最小板厚1.2mm
適用板厚：1.2——適用于1.2mm板厚 2——適用于2.0mm板厚（以此類推）
表面處理：ZC——鍍彩鋅

底孔直徑設計：
M3——5mm M4——6mm M5——8mm M6——9mm M8——11mm

以上是圓形漲鉚螺母，還有六角形漲鉚螺母（NZ/NZS），其底孔設計同圓形漲鉚螺母。還有拉鉚螺母（GB/T17880）,需要使用拉鉚槍作為工具，具體可查國標。
