螺盛盾,鈑金零件壓鉚鋼柱設計方法,收藏備用!

螺盛盾,鈑金零件壓鉚鋼柱設計方法,收藏備用!

發布人:admin    發布時間:2018/5/4 10:25:32    次瀏覽

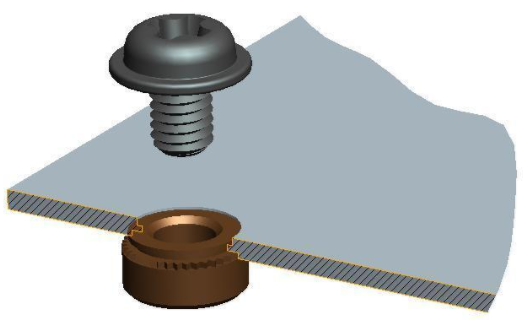

為了獲得可靠的螺紋連接,通??梢栽阝k金件上壓鉚帶螺紋的鋼柱。鋼柱一般用快削鋼機械加工而成,鋼柱硬度需大于鈑金硬度,一般不合適在不銹鋼板上壓鉚鋼柱。鋼柱頭部有溝槽和六角頭或花齒構成,根據體積相同的原理,在壓鉚過程中,鋼柱的六角頭或花齒擠入鈑金,被擠出的鈑金材料則被擠入鋼柱的溝槽,擠入鋼柱溝槽的鈑金材料限制鋼柱在軸向方向的自由度,而六角頭或花齒則防止鋼柱旋轉松動,從而實現鋼柱與鈑金的可靠連接。

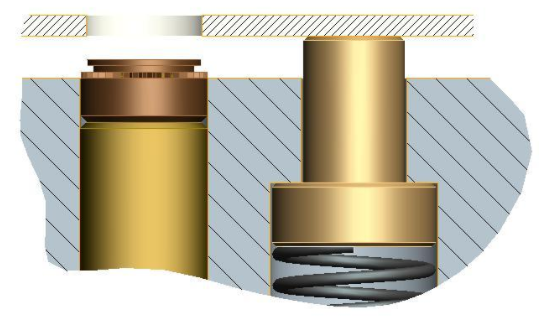

壓鉚六角頭型鋼柱和花齒型鋼柱模具結構不同,壓鉚六角頭型的鋼柱時,先將帶預沖孔的鈑金毛坯放入模具,再將鋼柱逐個放入鈑金毛坯預沖孔,壓鉚前操作者可目視檢查鋼柱是否漏缺。

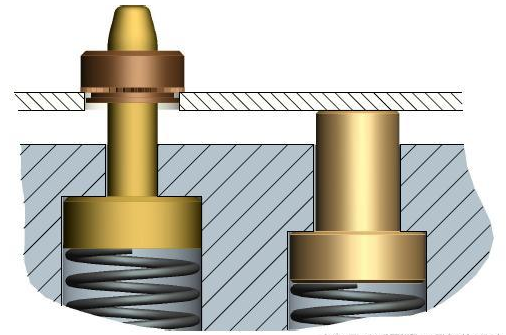

壓鉚花齒型鋼柱時,一般先將鋼柱花齒端朝上套入模具上定位孔,再放入帶預沖孔的鈑金件毛坯,壓鉚前操作者無法目視檢查鋼柱是否漏缺,容易漏壓鉚鋼柱,或鋼柱放反方向,或鋼柱從定位銷脫落,易造成模具崩毀。

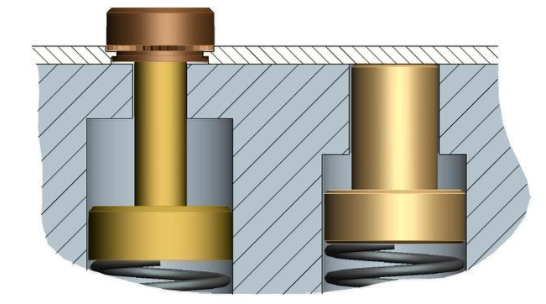

壓鉚花齒型鋼柱也可以先將帶預沖孔的鈑金毛坯放入模具,再將鋼柱逐個放入模具浮動的導引銷,導引銷與預沖孔同心,壓鉚前操作者也可目視檢查鋼柱是否漏缺,但此模具結構相對較復雜。

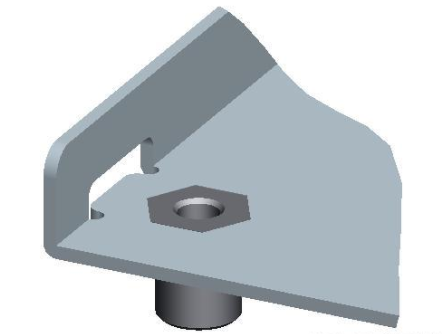

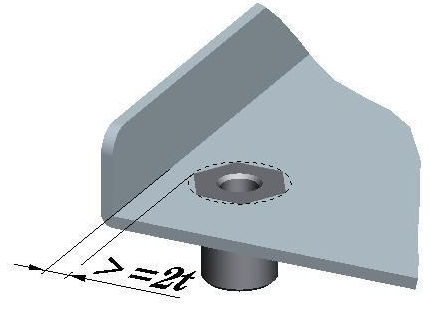

一般來說,鈑金件是先壓鉚鋼柱,再進行折彎等后續工序,鋼柱與折彎邊的距離必須大于折彎的變形區,一般的,鋼柱六角頭外接圓到折彎邊內側的距離應不小于2倍的料厚,如鋼柱必須靠近折彎邊,可以在靠近鋼柱的折彎在線增加工藝槽吸收變形。

影響鋼柱壓鉚質量因素主要有:鈑金的硬度,鋼柱的硬度必須大于鈑金的硬度;鈑金預沖孔和鋼柱溝槽的尺寸,鈑金預沖孔和鋼柱溝槽尺寸必須適配,否則會造成鋼柱易脫落,或根部易產生毛刺;花齒型鋼柱需特別注意其受力方向,需從其受力相同的方向鉚入,否則鋼柱易被拔出。

鈑金鉚鋼柱一般需根據需要驗證鋼柱抗推力、側向抗推力及抗扭斷扭矩等性能:

鋼柱的抗推力主要與鈑金的抗拉強度、鋼柱外徑和鋼柱溝槽的寬度有關。


鈑金件零件壓鉚鋼柱設計方法今天就介紹這里,希望可以幫助到大家!東莞螺盛盾五金廠家針對鈑金行業專業生產壓鉚螺母柱、壓鉚螺母、壓鉚螺釘等緊固件,歡迎大家來咨詢!
