螺盛盾,冷鐓螺絲加工相關(guān)技術(shù)要點(diǎn)

螺絲冷鍛成形，通常，螺栓頭部的成形采用冷鐓塑性加工，同切削加工相比，金屬纖維沿產(chǎn)品形狀呈連續(xù)狀，中間無(wú)切斷，因而提高了產(chǎn)品強(qiáng)度，特別是機(jī)械性能優(yōu)良。 冷鐓成形工藝包括切料與成形，分單工位單擊，雙擊冷鐓和多任務(wù)位自動(dòng)冷鐓。一臺(tái)自動(dòng)冷鐓機(jī)分別在幾個(gè)成型凹模里進(jìn)行沖壓，鐓鍛，擠壓和縮徑等多任務(wù)位工藝。 單工位或多任務(wù)位自動(dòng)冷鐓機(jī)使用的原始毛坯的加工特點(diǎn)是由材料尺寸長(zhǎng)5－6米的棒料或重量為1900－2000KG的盤條鋼絲的尺寸決定的，即加工工藝的特點(diǎn)在于冷鐓成型不是采用預(yù)先切好的單件毛坯，而是采用自動(dòng)冷鐓機(jī)本身由棒料和盤條鋼絲切取和鐓粗的（必要時(shí)）毛坯。

在擠壓型腔之前，毛坯必須進(jìn)行整形。通過(guò)整形可得到符合工藝要求的毛坯。在鐓鍛，縮徑和正擠壓之前，毛坯不需整形。毛坯切斷后，送到鐓粗整形工位。該工位可提高毛坯的質(zhì)量，可使下一個(gè)工位的成型力降低15－17％，并能延長(zhǎng)模具壽命，制造螺栓可采用多次縮徑。

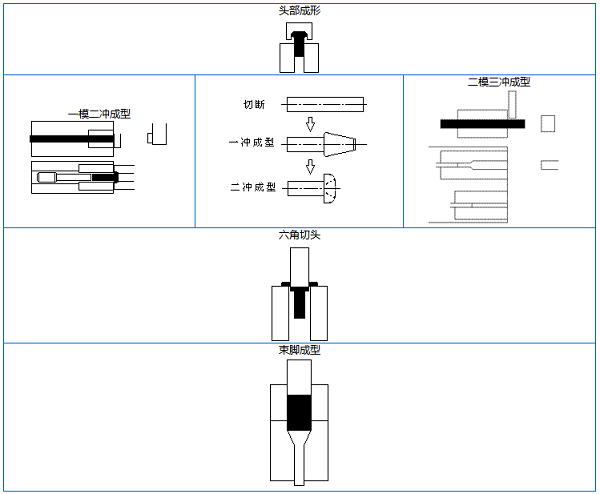

冷墩螺絲的制造示意圖

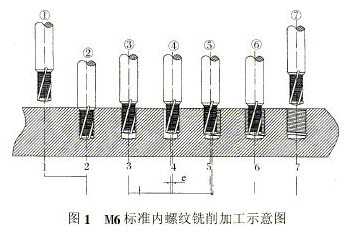

螺絲螺紋加工，螺栓螺紋一般采用冷加工，使一定直徑范圍內(nèi)的螺紋坯料通過(guò)搓（滾）絲板（模），由絲板（滾模）壓力使螺紋成形。可獲得螺紋部分的塑性流線不被切斷，強(qiáng)度增加，精度高，質(zhì)量均一的產(chǎn)品，因而被廣泛采用。

為了制出最終產(chǎn)品的螺紋外徑，所需要的螺紋坯徑是不同的，因?yàn)樗苈菁y精度，材料有無(wú)鍍層等因素限制。 滾（搓）壓螺紋是指利用塑性變形使螺紋牙成形的加工方法。它是用帶有和被加工的螺紋同樣螺距和牙形的滾壓（搓絲板）模具，一邊擠壓圓柱形螺坯，一邊使螺坯轉(zhuǎn)動(dòng)，最終將滾壓模具上的牙形轉(zhuǎn)移到螺坯上，使螺紋成形。 滾（搓）壓螺紋加工的共同點(diǎn)是滾動(dòng)轉(zhuǎn)數(shù)不必太多，如果過(guò)多，則效率低，螺紋牙表面容易產(chǎn)生分離現(xiàn)象或者亂扣現(xiàn)象。

反之，如果轉(zhuǎn)數(shù)太少，螺紋直徑容易失圓，滾壓初期壓力異常增高，造成模具壽命縮短。 滾壓螺紋常見(jiàn)的缺陷：螺紋部分表面裂紋或劃傷；亂扣；螺紋部分失圓。這些缺陷若大量發(fā)生，就會(huì)在加工階段被發(fā)現(xiàn)。如果發(fā)生的數(shù)量較少，生產(chǎn)過(guò)程注意不到這些缺陷就會(huì)流通到用戶，造成麻煩。因此，應(yīng)歸納加工條件的關(guān)鍵問(wèn)題，在生產(chǎn)過(guò)程控制這些關(guān)鍵因素。
