螺盛盾, 壓鉚件扭力檢驗測試規范,鈑金們快收藏!
您現在的位置:首 頁 > 新聞中心 > 產品知識 · 實驗室

螺盛盾, 壓鉚件扭力檢驗測試規范,鈑金們快收藏!

發布人:admin    發布時間:2018/3/20 10:07:38    次瀏覽

1、 統一和規范本公司螺盛盾及其供應商對壓鉚螺母柱、壓鉚螺釘及壓鉚螺母的檢驗方法和檢驗標準,為IQC\IPQC提供檢驗依據。

2、適用于本公司所有的平齊型壓鉚螺釘、壓鉚螺母及壓鉚螺母柱的來料檢驗及制程檢驗。

3、引用標準: GB/T 16823.3-1997         螺紋緊固件擰緊試驗方法

4、檢驗測試工具:數顯扭力扳手、扭力批

5、六角平齊型壓鉚螺釘擰緊試驗方法:

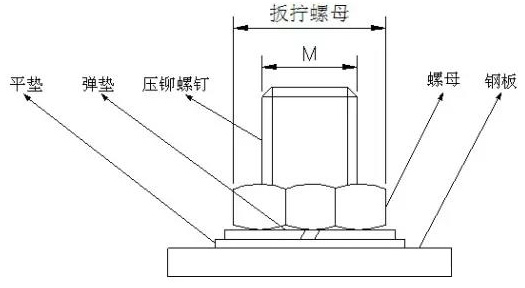

6、檢驗裝置如下圖:


7、試驗方法:

把所需要檢驗的六角平齊型壓鉚螺釘壓入鋼板,然后按次裝上平墊、彈墊、螺母。

用扭矩可調手批對螺母進行擰緊。

試件:在試驗中使用的均為實際采用的六角平齊型壓鉚螺釘、螺母、標準彈墊和標準平墊。

8、試驗條件:

   在試驗中,扳擰螺母時,壓鉚螺釘不得轉動;試驗中標準墊片不得轉動。

實驗結果判定:在標準的擰緊力矩的作用下,壓鉚螺釘不可出現滑絲,螺釘斷裂,螺釘端面變形等缺陷。

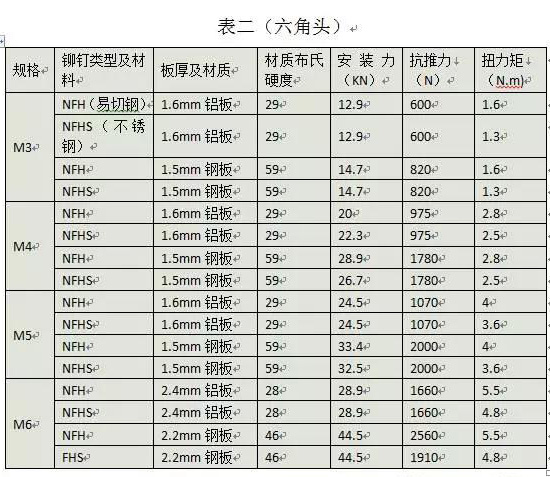

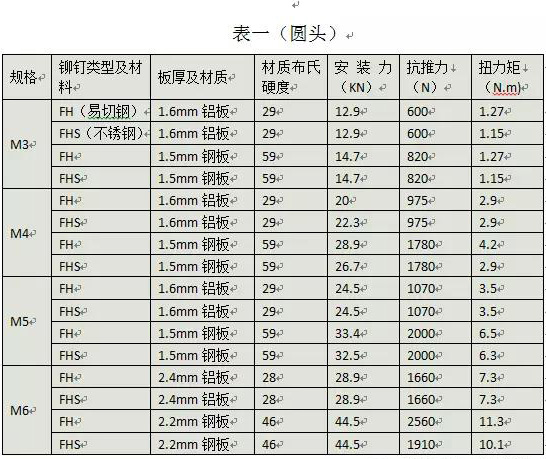

壓鉚螺釘擰緊力矩規范(附表一、二)

9、壓鉚螺母擰緊試驗方法:

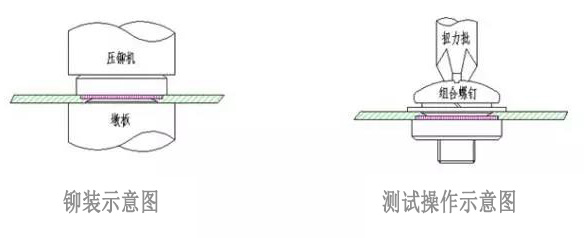

檢驗裝置如下圖:

10、 試驗方法:

  把所需要檢驗的壓鉚螺母如上圖壓入鋼板,然后裝上組合螺釘。

  用扭矩可調手批對螺母進行擰緊。

11、試件:

   在試驗中使用的均為來料中隨機抽取的實際使用的壓鉚螺母、標準組合螺釘。

12、試驗條件:

13、在試驗中,扳擰組合螺釘時,壓鉚螺母不得轉動;試驗中標準墊片不得轉動。6.5實驗結果判定:在標準的擰緊力矩的作用下,壓鉚螺母不可出現滑絲,轉動,螺母端面變形等缺陷。

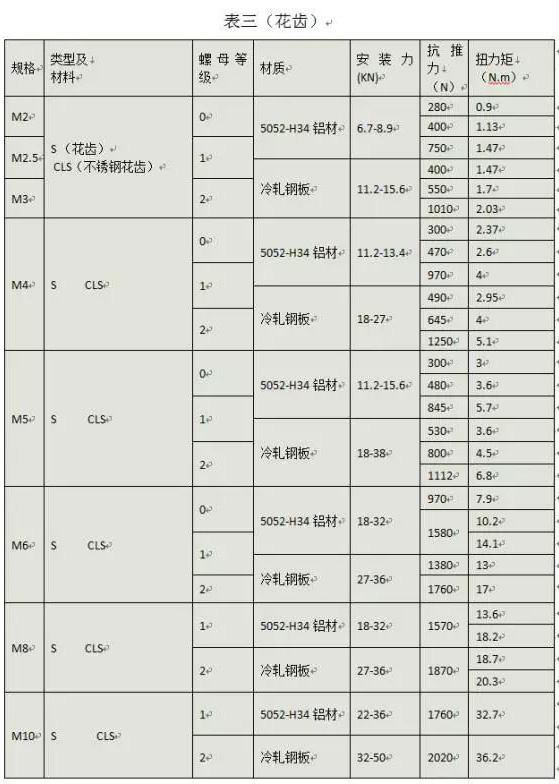

壓鉚螺母推力及扭力規范(附表三)

14、壓鉚螺母柱擰緊試驗方法:

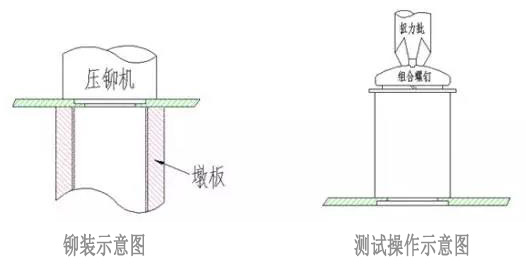

 檢驗裝置如下圖:


15、 試驗方法:

     把所需要檢驗的壓鉚螺母柱如上圖壓入鋼板,然后裝上組合螺釘。

     用扭矩可調手批對螺母進行擰緊。

16、 試件:

     在試驗中使用的均為來料中隨機抽取的實際使用的壓鉚螺母柱、標準組合螺釘。

17、試驗條件:

      在試驗中,扳擰組合螺釘時,壓鉚螺母柱不得轉動;試驗中標準墊片不得轉動。

18、 實驗結果判定:

       在標準的擰緊力矩的作用下,壓鉚螺母不可出現滑絲,轉動,螺母柱端面變形等缺陷。

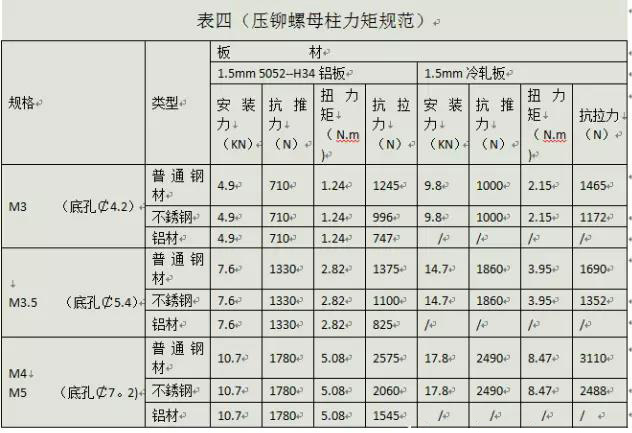

19、壓鉚螺母柱扭力規范(附表四)
