螺盛盾帶你詳細了解鈑金生產工藝流程

螺盛盾帶你詳細了解鈑金生產工藝流程

發布人:admin    發布時間:2018/1/23 10:55:03    次瀏覽

鈑金行業中,廠家生產鈑金工件大部份是“多品種、小批量”的特點,出現這樣的特點,生產工廠將如何從質量、成本、交貨期等方面服務客戶,讓客戶滿意?這就需要從業鈑金行業的技術人員付出努力。首先技術人員必須把鈑金生產的流程理清楚,這才是關鍵所在。

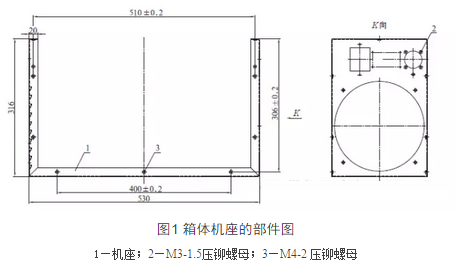

常見鈑金件的電源機箱,品種有數十種之多,客戶下訂單一般都有五六種,每種訂單約為20~30套,下面東莞螺盛盾小螺以某電源機箱為例,對其生產的各工藝流程展開分析。箱體機座使用2mm厚的冷軋低碳鋼板,需進行4次90°折彎如圖1所示,它的加工精度主要是由孔間距510±0.2mm和306±0.2mm這兩個尺寸決定的,如果其超出允許偏差,會給裝配工作帶來很多困難,甚至導致與外殼件的裝配錯位。因此,達到加工精度的關鍵是圖紙展開時使用的系數和折彎時使用的模具匹配。在箱體機座折彎時采用空洞折彎模式,折彎下模使用V10,經計算得出機座的展開長度L為1188.88mm,考慮到數控機床的加工精度,L值取整為1189mm。

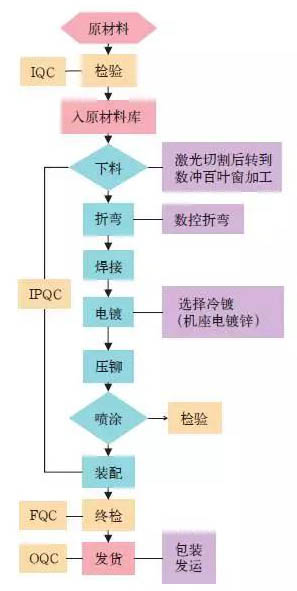

電源箱體的主要工序有下料、折彎、焊接、電鍍、壓鉚、噴涂等工藝,其生產的具體流程如圖2所示,來料檢驗即IQC,檢驗包括板材、輔料、涂料、外購件、外協件等物品,若合格則進入原材料庫;過程檢驗即IPQC,包含首件檢查、巡回抽檢及末件檢查等;完工檢驗即FQC,就是按工藝確認工序有無錯漏等;出貨檢驗即OQC,對產品外觀、包裝及數量等進行再確認。在焊接、噴涂、裝配及終檢環節,均需配置標準作業程序,即SOP,包括各工序的標準操作程序等,以便各項工作都能按體系→流程→標準執行,從而實現精益生產,避免浪費。


圖2 電源機箱具體的生產流程

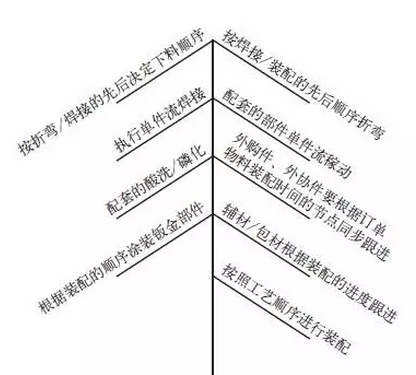

我們需要根據電源機箱的品種下發相應的圖紙、工藝明細表及物料清單BOM、工序流程卡,而產品各個部件的加工周期是不同的,這就需要工藝按裝配先后順序編制BOM,把生產周期最長的部件放在最前邊,引起各部門的注意,依次類推。根據電源機箱各部件所需時間及流程周期的不同,按裝配時間來安排生產,如圖3所示。

圖3 按工藝樹編制BOM表

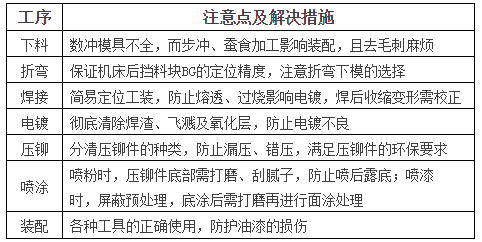

電源機箱各工序的生產要點及解決措施如圖4所示。需要指出的是,沖孔后攻絲和翻邊攻絲的工藝正逐步被壓鉚螺母 壓鉚螺絲 壓鉚螺母柱等壓鉚工藝所取代,激光在切割壓鉚件的底孔時,由于切割起點與終點接合處存在微小的接點,切割尺寸必須加大0.05mm,如壓鉚螺母S—M4—1及壓鉚螺母柱SOO—3.5M3—H的底孔均為Φ5.4mm,激光應切割成Φ5.45mm,為保證加工精度,壓鉚件的底孔通常使用數控沖床或模具加工。
